ロータリーピックアップ

RUPU

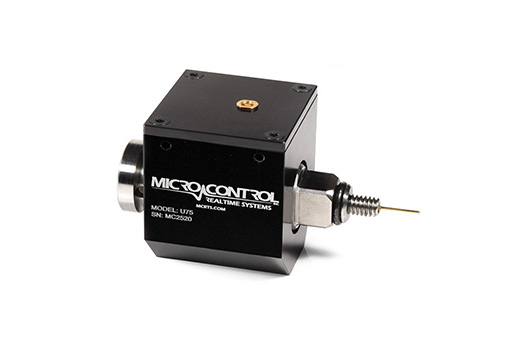

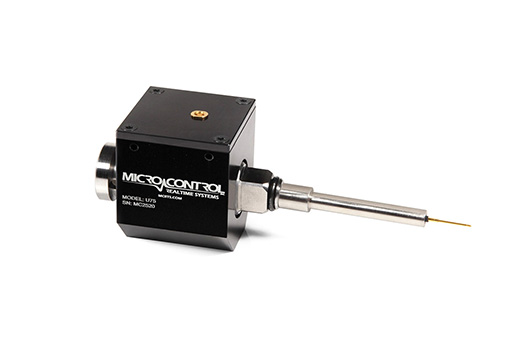

トルクレンチやナットランナーに装着することで、ボルトを締めながら、同時に超音波軸力を測定することができる画期的なスキャナー(ロータリーピックアップ)です。ボルトの締め付け過程をリアルタイムでモニター・記録する事ができます。

*超音波センサーには、『UTensorⅡ』または『UTensorⅢ』をご使用ください。

概要

トルクレンチやナットランナーに装着することで、ボルトを締めながら、同時に超音波軸力を測定することができる画期的なスキャナー(ロータリーピックアップ)です。従来のマグネット式トランスデューサーでは、困難であった締結しながらの軸力測定を簡単に行うことができます。

*超音波センサーには、『UTensorⅡ』または『UTensorⅢ』をご使用ください。『UTensorⅠ』は対応していません。

測定項目

軸力(超音波)

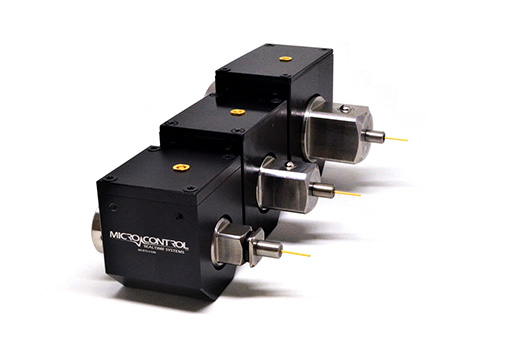

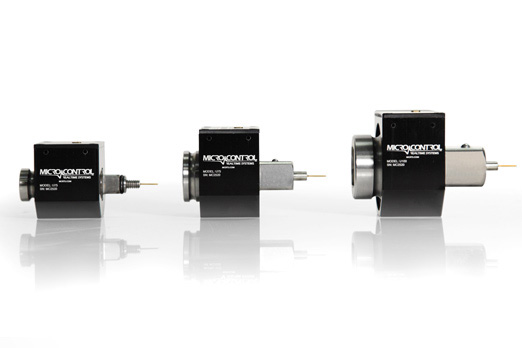

ラインナップ

モデル 最大トルク 差込角
Nm インチ
RUPU 050 320 1/2(12.7mm)
RUPU 075 1,000 3/4(19mm)
RUPU 100 2,000 1(25.4mm)

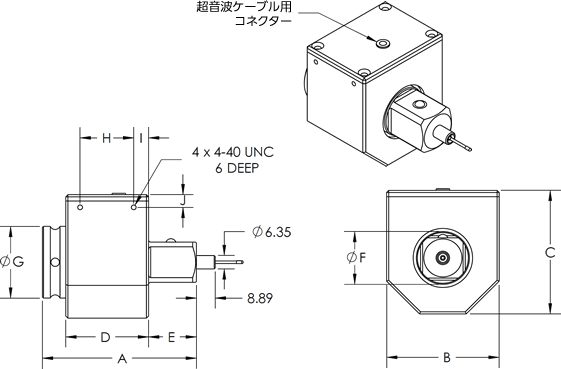

仕様

>

モデル A B C D E F G H I J
U50 68.5 43 49 41.6 17.1 20 24 27.6 7 8
U75 72.5 53 58.5 39 22.5 25 34 25.3 7 6
U100 85.6 64 68 40 28.5 35 43 25 8 8
*単位mm

以下よりダウンロードの上、ご確認ください。
