トルクセンサ(トルク計)

iTAC-STS - シャフトタイプ

トルク・角度(非接触、USB+アナログ出力)

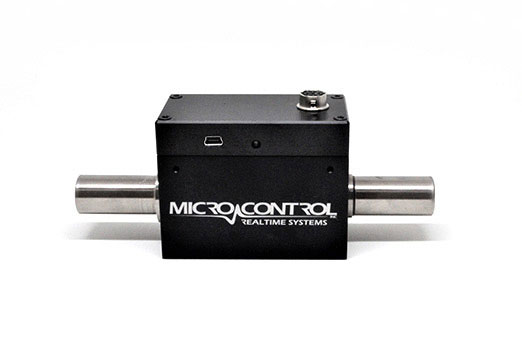

『iTAC-STS』は、PCにUSB接続するだけで高精度なトルク・回転角度が測定できる、ひずみ読み取り機不要の画期的な非接触式トルクセンサ(トルク計)です。
7,000rpm以上の高速回転、4,000Hzのサンプルリング周波数に対応、モーターのトルク・回転数計測や製造ラインの工程監視や耐久試験のモニタリングに適しています。

容量が異なる8つのトルクセンサをラインナップ、あらゆる用途のトルク計測に対応します。iTAC-STSは、トルク・回転数計測に最適なシャフトタイプの高精度のトルクセンサです。

概要

7,000rpm以上の高速回転、4,000Hzのサンプルリング周波数に対応した、非接触式の高精度なトルクセンサ(トルク計)です。2Nmから1,000Nmまで8つの容量が異なるトルクセンサをラインナップしており、あらゆる用途のトルク計測に対応します。

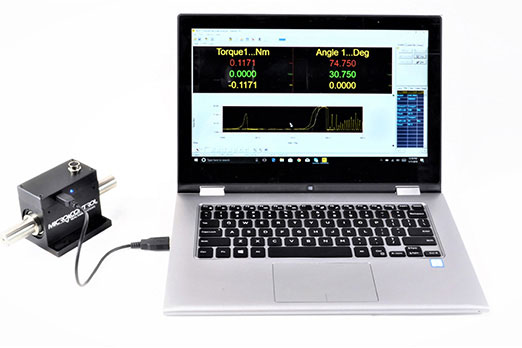

データ出力は、デジタル(USBコネクタ)とアナログ(I/Oコネクタ)の2つの方式を搭載しています。デジタル接続では、専用ソフトウェアをインストールしたPCとUSBケーブルで接続するだけで使用することができます。I/Oコネクタでは、トルクのアナログ電圧出力と、角度のパルス出力に対応しています。

測定項目

トルク + 角度/rpm

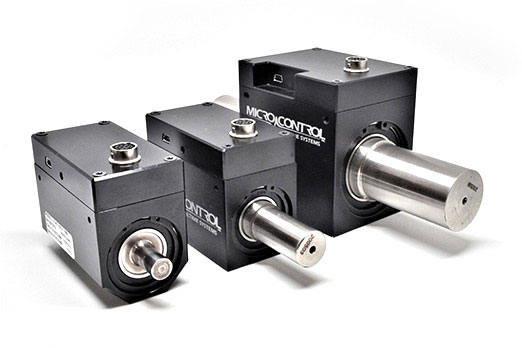

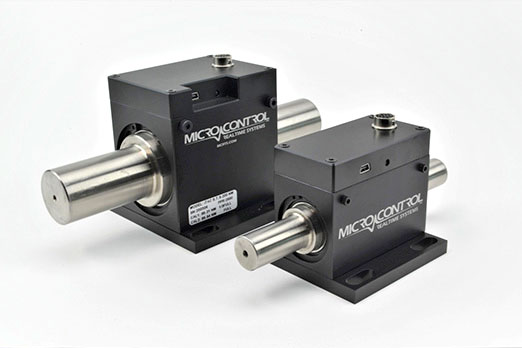

ラインナップ

モデル 容量 最大回転数 シャフト径
Nm rpm インチ
ITAC025-STS-2NM 2 10,000 1/4(6.3mm)
ITAC037-STS-20NM 20 10,000 3/8(9.5mm)
ITAC037-STS-50NM 50 9,000 3/8(9.5mm)
ITAC050-STS-100NM 100 9,000 1/2(12.7mm)
ITAC050-STS-160NM 160 9,000 1/2(12.7mm)
ITAC050-STS-200NM 200 9,000 1/2(12.7mm)
ITAC075-STS-500NM 500 7,000 3/4(19mm)
ITAC100-STS-1000NM 1000 7,000 1(25.4mm)

仕様

USB(デジタル)
pin 1 +5
pin 2 DATA-
pin 3 DATA+
pin 4 GND
I/O CONNECTOR
(アナログ)
pin 1 ANALOG OUT CH 2
pin 2 ANALOG OUT CH1
pin 3 IN 1
pin 4 OUT 1
pin 5 ANGLE B OUT
pin 6 ANGLE A OUT
pin 7 ID
pin 8 GND
pin 9 SHUNT ENABLE
pin 10 +5 VOLT SUPPLY

以下よりダウンロードの上、ご確認ください。
