トルクセンサ(トルク計)

TAU トルク・角度・軸力

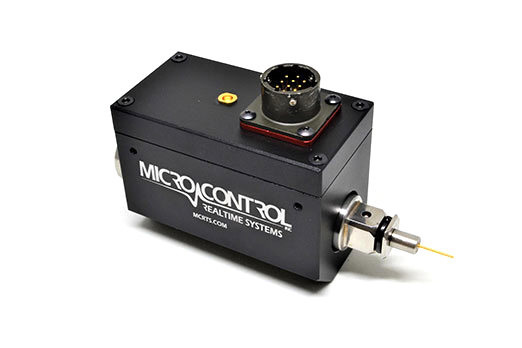

『TAU』は、トルク・角度・回転速度に加え、超音波軸力測定に対応した画期的なトルクセンサ(トルク計)です。
ボルトの締め付け過程をリアルタイムでモニター・記録する事ができます。

内部に搭載しているメモリチップ(AutoID)により、USone/MC950との接続設定では、手動でパラメーターを入力する必要が無く、自動読み込み・自動校正が可能です。

*TAUの超音波測定は、超音波センサ『UTensorⅡ』および『UTensorⅢ』に対応しています。

概要

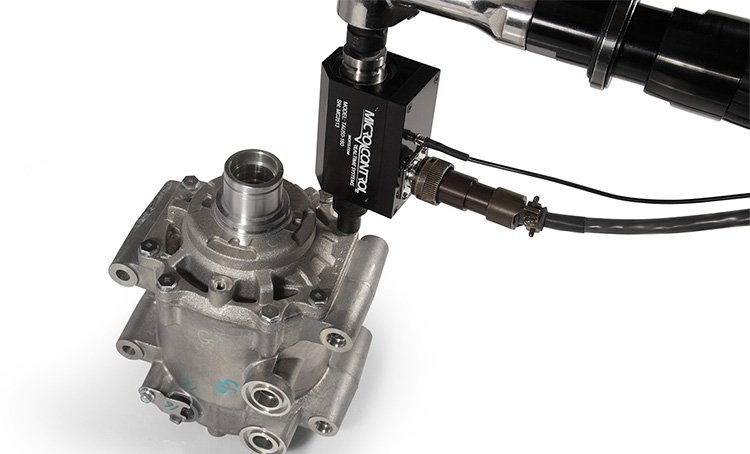

トルクレンチやナットランナーに装着することで、トルク・角度・回転速度に加え、軸力を同時に測定することができます。20Nmから2,000Nmまでの幅広いトルク容量をラインナップしており、小径ボルトから大型ボルトまであらゆるボルトに対応します。

*超音波センサーには、『UTensorⅡ』または『UTensorⅢ』をご使用ください。『UTensorⅠ』は対応していません。

測定項目

トルク + 角度/rpm + 軸力(超音波)

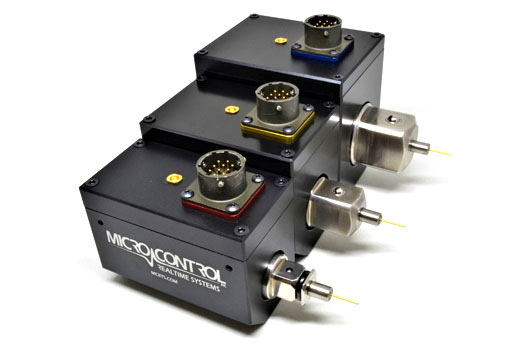

ラインナップ

品番 容量 最大回転数 差込角
Nm rpm インチ
TAU037-20NM 20 200 3/8(9.5mm)
TAU050-50NM 50 200 1/2(12.7mm)
TAU050-100NM 100 200 1/2(12.7mm)
TAU050-160NM 160 200 1/2(12.7mm)
TAU050-200NM 200 200 1/2(12.7mm)
TAU075-500NM 500 200 3/4(19mm)
TAU100-1000NM 1,000 200 1(25.4mm)
TAU100-2000NM 2,000 200 1・1/2(38.1mm)

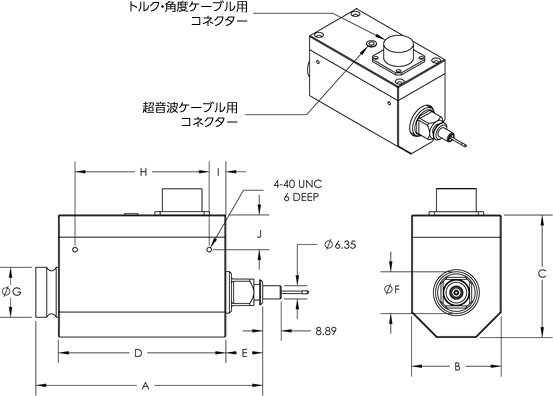

仕様

モデル A B C D E F G H I J
TAU50 109 43 58.7 80.5 17.7 20 24 64.45 8 16.7
TAU75 110 53 67 79.5 22.5 25 34 65.5 7 18
TAU100 128.6 64 78 83.3 28.8 35 43 67.3 8 13
*単位mm

以下よりダウンロードの上、ご確認ください。
